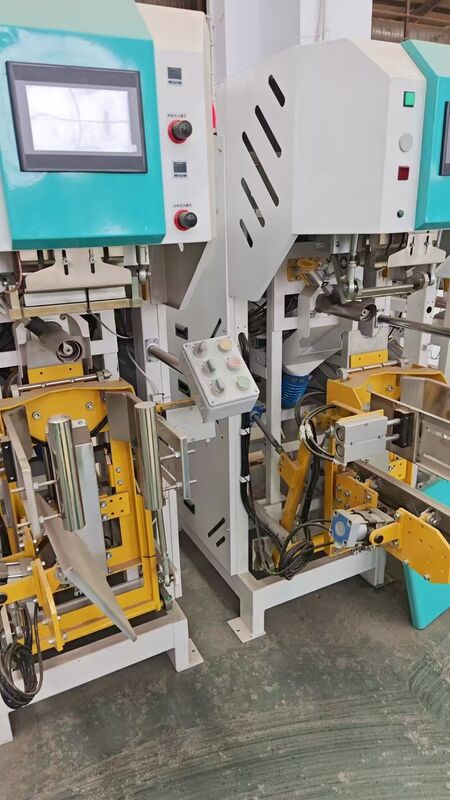

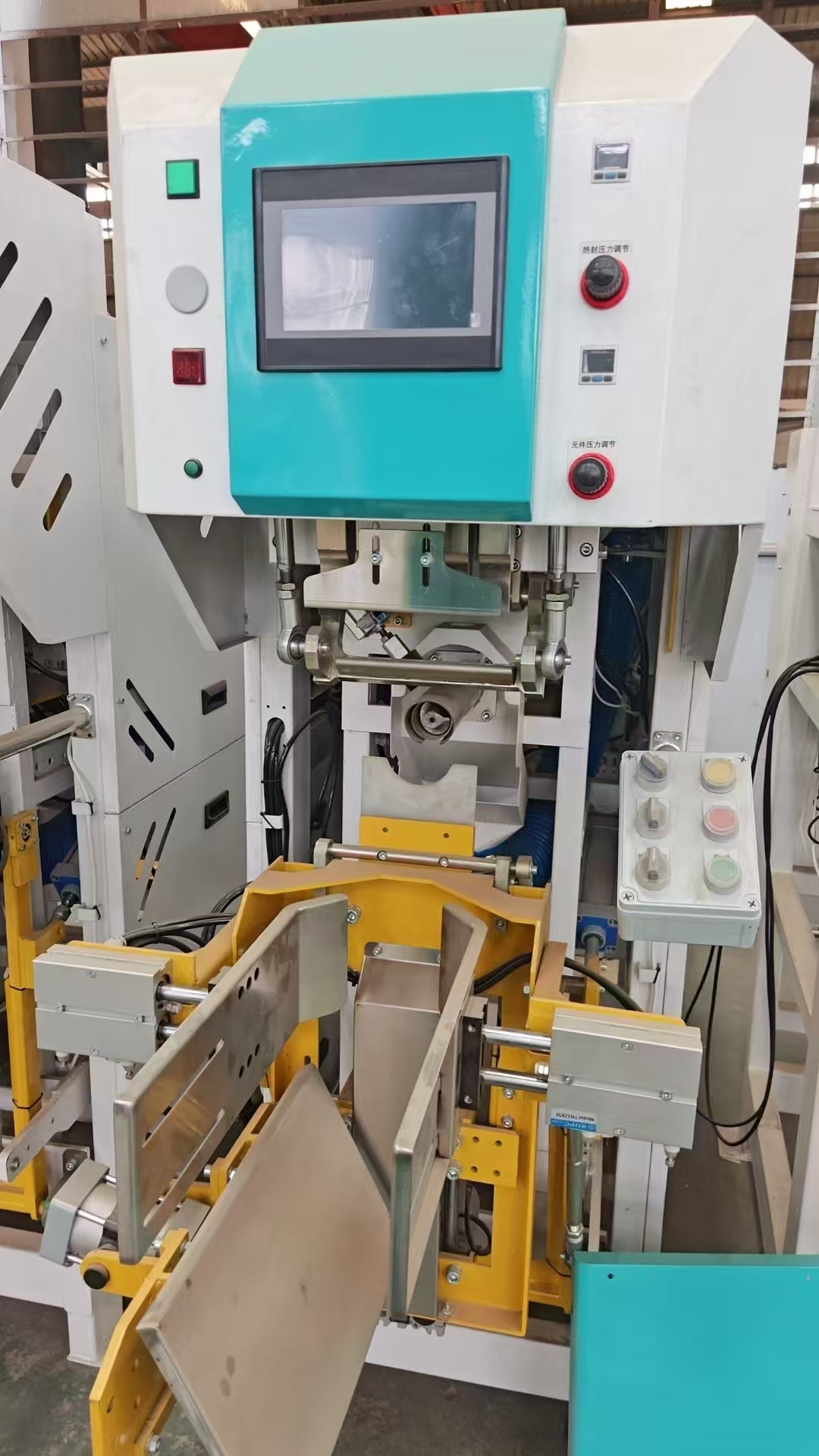

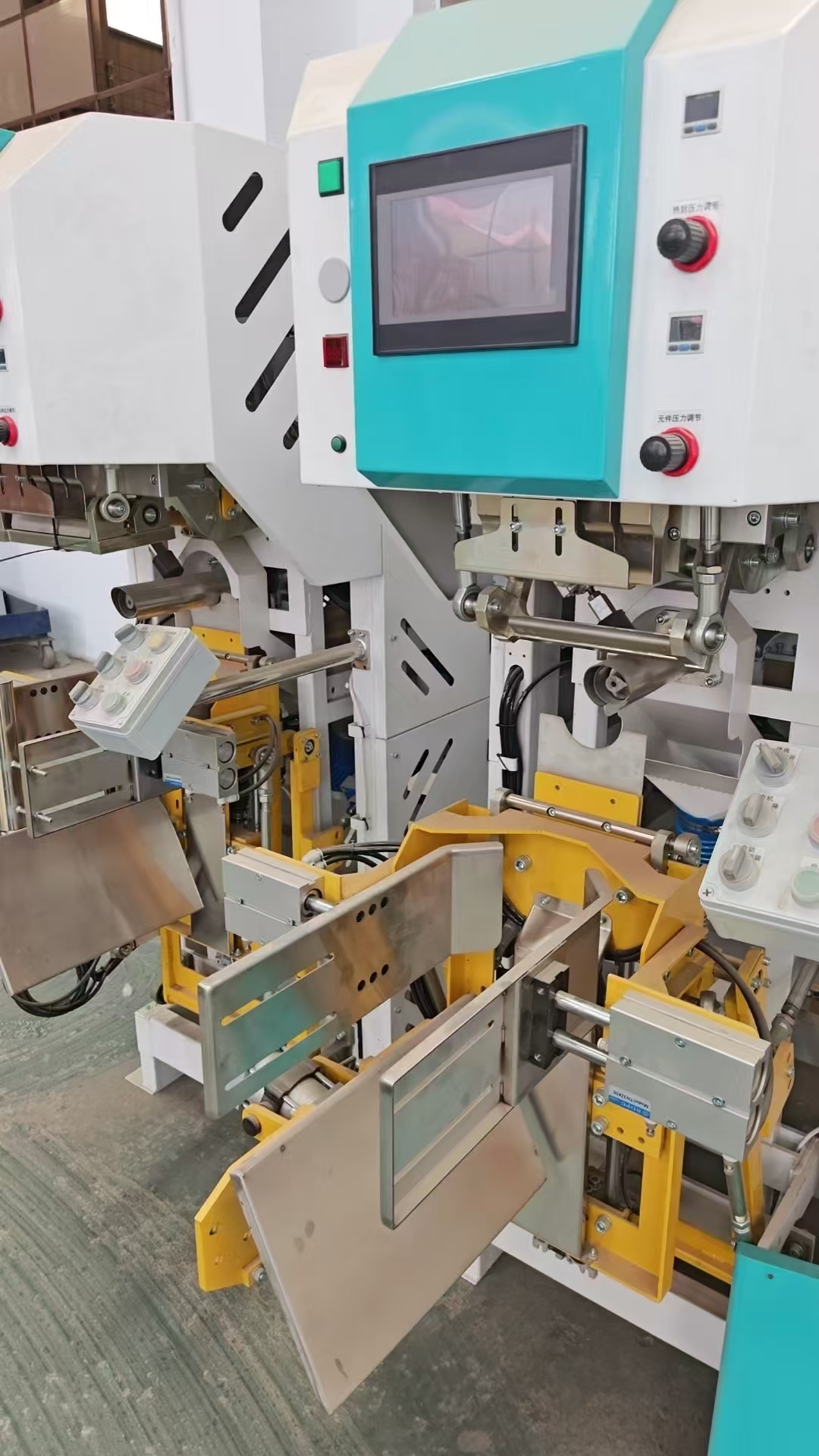

Wypełniacz zaworu ślimakowego, paker zaworowy, paker ślimakowy, wypełniacz worka zaworu ślimakowego z uszczelnieniem ultradźwiękowym

opis produktu

Wprowadzenie

Automatyczna napełniarka do worków zaworowych z uszczelnieniem ultradźwiękowym to specjalistyczna maszyna pakująca używana głównie do napełniania i zamykania drobnych proszków (takich jak farmaceutyki, chemikalia lub produkty spożywcze) do worków zaworowych. Maszyny te łączą w sobie precyzyjne dozowanie ślimakowe, technologię worków zaworowych oraz uszczelnianie ultradźwiękowe dla czystego, wydajnego i bezpyłowego procesu pakowania.

Jak to działa

1. Umieszczanie worka: Operator lub robot umieszcza pusty worek zaworowy (z uformowanym wcześniej zaworem wewnętrznym) na wylocie napełniającym. Worek jest zaciskany w sposób hermetyczny.

2. Cykl napełniania ślimakowego:

   • Obrotowa śruba helikalna (ślimak) wewnątrz rury pobiera produkt z zasobnika.

   • Produkt jest precyzyjnie transportowany w dół wylotu napełniającego i przez zawór worka do worka.

   • Kontrola pyłu: Podczas napełniania powietrze wypierane z worka jest odprowadzane z powrotem przez porty odzyskiwania pyłu systemu, tworząc zamkniętą, bezpyłową pętlę.

   • Tryby napełniania:

     • Grawimetryczny: Najdokładniejszy. Cała głowica napełniająca jest zamontowana na czujniku obciążenia. Ślimak podaje szybko, a następnie zwalnia do „kroplówki”, aby uzyskać dokładną docelową wagę.

     • Wolumetryczny: Mniej kosztowny. System dozuje wstępnie ustawioną objętość na obrót ślimaka. Dokładność zależy od stałej gęstości produktu.

3. Uszczelnianie ultradźwiękowe:

   • Napełniony worek jest transportowany do stacji zamykającej.

   • Róg ultradźwiękowy dociska do termoplastycznego zaworu.

   • Wibracje o wysokiej częstotliwości wytwarzają ciepło tarcia, roztapiając wewnętrzne warstwy zaworu i stapiając je w trwałe, hermetyczne uszczelnienie w czasie krótszym niż sekunda.

Zastosowania  powietrza napełniarki do worków zaworowych

• Proszki farmaceutyczne
• Dodatki chemiczne
• Przyprawy i proszki spożywcze
• Materiały budowlane (np. cement, zaprawa)
• Proszki kosmetyczne

Parametry techniczne

Wydajność pakowania: 2-3 worki / min (Uwaga: prędkość pakowania różnych materiałów jest inna)

Zakres ważenia: 10-25 kg/worek

Dokładność:≦+/-150g/worek

Metoda podawania: Podawanie śrubowe

Typ worka: Worek zaworowy

Rozmiar worka: do poinformowania przez kupującego

Zasilanie robocze: 380V,50Hz,3p lub dostosowanie

Źródło gazu roboczego: Ciśnienie powietrza ≥0,5-07Mpa

Zużycie powietrza 0,2 m3/min

Główna konfiguracja i specyfikacje:

Czujnik obciążenia:TIANGUANG

PLC:ZHOUJI

Ekran dotykowy:MGCS

Silnik serwo:EURA

Zawór elektromagnetyczny:AIRTAC

Zgrzewanie ultradźwiękowe

Ślimak transportowy z zasobnikiem podającym i mieszalnikiem spiralnym

Ślimak transportowy ma wymiary Φ165X3500mm, podając materiał do mieszalnika. Zewnętrzne i wewnętrzne ostrze ślimakowe napędzane przez szybko obracający się wał, maksymalnie mieszając materiał, wewnętrzne ostrze ślimakowe zmusza materiał do boków, zewnętrzne ostrze ślimakowe zmusza materiał z boków do wewnątrz, mieszając materiały w przód i w tył. Jednocześnie część materiału napędzana przez ślimak wykonuje ruch promieniowy, tworząc mieszanie konwekcyjne, aby uzyskać jednolity efekt mieszania w stosunkowo krótkim czasie. Czas mieszania: 10-15min/partia

Silos magazynowy

Silos magazynowy ma pojemność 1,5 m³, przechowuje gotowy materiał i przygotowuje go do maszyny pakującej, co znacznie poprawia wydajność.

Maszyna pakująca

Automatyczna linia do zaprawy suchej typu zaworowego. Regulacja 15-50 kg/worek, prędkość pakowania wynosi 5-6 s/worek. Szybka prędkość pakowania, wysoka dokładność ważenia, wysoki stopień automatyzacji i prosta obsługa.

Sprężarka powietrza

0,12 m³, równoważy ciśnienie powietrza, zapewnia źródło powietrza dla maszyny pakującej do szybkiego pakowania i rozbijania łuku zasobnika gotowego produktu.
